Hoe kunnen optische trocars de nauwkeurigheid van een buikwandpunctie tijdens een operatie verbeteren?

Optische trocars Verminder verwondingen door blinde toegang door real-time visualisatie van elke weefsellaag tijdens de punctie

Optische trocars verbeteren de nauwkeurigheid van het prikken van de buikwand door de chirurg in staat te stellen elke weefsellaag (huid, onderhuids vet, voorste fascia, spier, achterste fascia en peritoneum) in realtime te visualiseren terwijl de trocar voortbeweegt, waardoor de blinde, op kracht gebaseerde toegang die de meeste laparoscopische toegangsverwondingen veroorzaakt, wordt geëlimineerd. Klinische gegevens gepubliceerd in chirurgische tijdschriften laten consistent zien dat optische toegangstechnieken de kans op ernstige vasculaire letsels terugbrengen tot minder dan 0,02% en de kans op darmletsels tot minder dan 0,04%, vergeleken met 0,05-0,3% voor conventionele blinde Veress-naalden of niet-optische trocartechnieken bij patiëntenpopulaties met een hoog risico.

Toegangsgerelateerde complicaties, waaronder verwondingen aan bloedvaten, darmen en vaste organen tijdens het inbrengen van de trocar, zijn verantwoordelijk voor ongeveer 50% van alle belangrijke laparoscopische complicaties en tot 40% van de sterfgevallen als gevolg van laparoscopie. De optische trocar pakt de fundamentele oorzaak van deze verwondingen aan: het onvermogen om te zien wat zich vlak voor de tip bevindt tijdens blinde mechanische toegang. Dit artikel onderzoekt het mechanisme, het klinische bewijs, de techniek en de praktische selectiecriteria die chirurgen in staat stellen optische trocars effectief te gebruiken.

Hoe optische trocars werken: het mechanisme achter gevisualiseerde invoer

Een optische trocar integreert een transparante, conische of piramidale obturatortip met een centraal optisch kanaal dat een laparoscoop van 0° of 30° accepteert. Terwijl de chirurg een rotatie- of axiale kracht uitoefent om de trocar naar voren te bewegen, zendt de laparoscoop tegelijkertijd een live vergroot beeld uit van het weefsel vlak voor de punt. De chirurg observeert hoe elke fasciale en spierlaag geleidelijk wordt gescheiden – in plaats van te worden doorgesneden – terwijl de trocar onder direct zicht voortbeweegt.

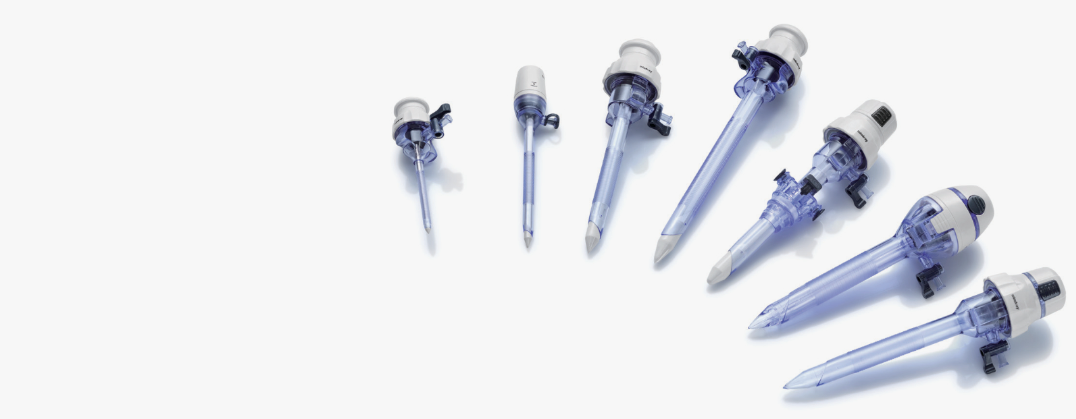

Belangrijke structurele componenten van een optische trocar

• Transparante dilaterende obturator: De obturatortip is gemaakt van polycarbonaat of PETG van optische kwaliteit en zorgt ervoor dat de laparoscooplens tijdens het inbrengen in contact blijft met het weefseloppervlak. De helderheid van dit onderdeel is rechtstreeks bepalend voor de beeldkwaliteit; optische trocars van medische kwaliteit behouden de transparantie tot op 3-5 mm van de puntrand.
• Trocarcanule met gasdichte afdichting: Het werkkanaal dat het pneumoperitoneum na binnenkomst in stand houdt. Verkrijgbaar in diameters van 5 mm, 10 mm, 12 mm en 15 mm voor verschillende laparoscopische instrumentformaten.
• Veiligheidsmechanisme voor intrekbaar mes (in sommige uitvoeringen): Bepaalde optische trocars combineren het visuele kanaal met een veerbelast mes dat zich onmiddellijk terugtrekt nadat het peritoneum is gepenetreerd, waardoor een secundaire mechanische veiligheidslaag ontstaat tegen duikletsel.
• Canulelichaam met schroefdraad of glad: Canules met schroefdraad bieden een grotere weerstand tegen onbedoeld losraken tijdens de procedure, vooral belangrijk bij zwaarlijvige patiënten, waarbij de dikte van de buikwand de mechanische grip van canules met een glad lichaam vermindert.

De progressie van de weefsellaag zichtbaar tijdens optische toegang

Tijdens het inbrengen van de optische trocar identificeert een getrainde chirurg de volgende opeenvolgende oriëntatiepunten op het laparoscopische beeld, die elk de juiste progressie door de buikwand bevestigen:

1. Onderhuids vetweefsel: Geel, lobulair vetweefsel met zichtbare fibreuze septa. Roterend inbrengen maakt progressieve dilatatie mogelijk zonder te snijden.
2. Anterieure rectusschede / externe schuine fascia: Wit, dicht vezelig weefsel met een gearceerd vezelpatroon. Verhoogde weerstand wordt vóór penetratie gepalpeerd en visueel bevestigd.
3. Rectus abdominis of schuine spier: Roodroze gestreept weefsel met zichtbare spiervezelbundels. Bloedvaten in de spierbuik zijn zichtbaar en vermijdbaar.
4. Posterieure rectusschede / fascia transversalis: Nog een vezelachtige witte laag: de laatste anatomische barrière vóór de peritoneale holte.
5. Preperitoneaal vet (indien aanwezig): Geel los tepelhofweefsel bevestigt de nabijheid van het peritoneum – zichtbaar bij de meeste patiënten boven de booglijn.
6. Peritoneum: Glinsterend, semi-transparant membraan: het visuele uiterlijk bevestigt een dreigende toegang tot de peritoneale holte. De chirurg kan hier pauzeren om te bevestigen dat er geen onderliggende verklevingen of ingewanden zichtbaar zijn voordat hij de toegang voltooit.

Klinisch bewijs: wat de gegevens laten zien over de veiligheid van optische trocars

Het veiligheidsvoordeel van optische trocar-invoer wordt ondersteund door meerdere gepubliceerde klinische series en meta-analyses. De volgende gegevenspunten vertegenwoordigen peer-reviewed bevindingen:

Uit een systematische review uit 2019 in Surgical Endoscopie, waarbij meer dan 350.000 laparoscopische inzendingen werden geanalyseerd, bleek dat optische trocar-invoer de belangrijkste toegangscomplicaties verminderde door ongeveer 60% vergeleken met de standaard Veress-naaldtechniek bij patiënten die eerder een buikoperatie hebben ondergaan – de populatie met het hoogste risico op toegangsletsel als gevolg van intra-abdominale verklevingen. Bij patiënten met een standaardrisico wordt het veiligheidsverschil tussen de toegangsmethoden kleiner, maar de optische trocar laat consistent het laagste percentage ernstige verwondingen zien in alle gepubliceerde series.

Figuur 1: Vergelijking van vasculair letsel, darmletsel en mislukte toegang bij laparoscopische toegangstechnieken

Patiëntenpopulaties waarbij optische trocars het grootste nauwkeurigheidsvoordeel bieden

Hoewel optische trocars de nauwkeurigheid van de punctie in alle laparoscopische gevallen verbeteren, is het voordeel klinisch het meest significant bij patiënten waarbij anatomische variabiliteit of eerdere chirurgische voorgeschiedenis de complexiteit van blinde toegang vergroten:

Zwaarlijvige patiënten (BMI ≥ 30 kg/m²)

Bij zwaarlijvige patiënten kan de dikte van de buikwand groter zijn 8–15 cm en de anatomische oriëntatiepunten die worden gebruikt tijdens het blind inbrengen van de Veress-naald zijn onzichtbaar of verplaatst. De navel – het standaard inbrengpunt van de Veress – kan zich bij zwaarlijvige patiënten aanzienlijk lager dan de aortabifurcatie bevinden, waardoor het risico op bloedvaten groter wordt tijdens het inbrengen in een rechte as. Met optische trocar-invoer kan de chirurg onder direct zicht door de dikke vetlaag navigeren, de fasciale lagen identificeren ondanks een slechte definitie van oriëntatiepunten, en peritoneale toegang op de juiste diepte bevestigen, onafhankelijk van anatomische oriëntatiepunten aan het oppervlak.

Patiënten met een eerdere buikoperatie

Eerdere laparotomie, Pfannenstiel-incisies of eerdere laparoscopie veroorzaken naar schatting peritoneale verklevingen. 50-90% van de patiënten , afhankelijk van de omvang van de eerdere operatie. Bij blinde toegang in aanwezigheid van verklevingen bestaat het risico dat de darm of het omentum dat aan de voorste buikwand vastzit op de inbrengplaats wordt doorboord. Met optische toegang kan de chirurg verklevingen aan het peritoneale oppervlak identificeren en vermijden voordat de penetratie wordt voltooid. Er wordt gepauzeerd bij de preperitoneale laag om de peritoneale reflectie van onderliggende structuren te beoordelen vóór de definitieve toegang.

Pediatrische patiënten

Bij pediatrische laparoscopie verkleinen de dunne buikwand en de verminderde diepte van de peritoneale holte de veiligheidsmarge bij blinde toegang aanzienlijk. De afstand van de navelstrenghuid tot de aortabifurcatie bij een kind met een gewicht van 10 kg is ongeveer 2,5–4,0 cm –vergeleken met 7–12 cm bij een gemiddelde volwassene. Optische trocars bieden real-time dieptebevestiging in deze gecomprimeerde anatomische ruimte, waardoor gecontroleerde millimeter voor millimeter toegang mogelijk is die blinde technieken niet kunnen bereiken.

Patiënten met buikwandafwijkingen

Patiënten met herstelgaas voor een navelbreuk, diastasis recti of een eerdere reconstructie van de buikwand vertonen atypische weefselvlakken die zowel het tastgevoel als de CO₂-insufflatiedruk kunnen misleiden tijdens blinde toegang tot de Veress. Optische visualisatie van feitelijke weefsellagen – ongeacht hun abnormale uiterlijk – maakt nauwkeurige identificatie van het peritoneum mogelijk, zelfs wanneer standaard anatomische oriëntatiepunten ontbreken of vervormd zijn.

Optische trocar versus alternatieve toegangstechnieken: een directe vergelijking

Chirurgische techniek: stapsgewijze optische trocar-inbrenging voor nauwkeurige toegang tot de buik

Het nauwkeurigheidsvoordeel van een optische trocar wordt alleen volledig gerealiseerd als de inbrengtechniek correct wordt uitgevoerd. De volgende volgorde weerspiegelt de gevestigde laparoscopische chirurgische praktijk:

1. Positionering van de patiënt en elevatie van de buikwand: Plaats de patiënt op de rug, met een lichte Trendelenburg-kanteling indien nodig. Laat de assistent de buikwand handmatig of met handdoekklemmen optillen om de afstand tussen de voorste buikwand en de onderliggende ingewanden te vergroten, waardoor de nabijheid van organen tijdens het binnenkomen wordt verminderd.
2. Incisie in de huid: Maak een incisie in de huid die precies overeenkomt met de buitendiameter van de trocarcanule (meestal 10–12 mm voor een standaard optische trocar). Een te kleine incisie creëert overmatige weerstand waardoor het beeld van het weefselvlak wordt verduisterd doordat het obturatorvlak tegen samengedrukt weefsel wordt gedrukt.
3. Laparoscoop inbrengen en witbalans: Steek de laparoscoop in het optische kanaal van de obturator en voer de witbalans uit tegen een wit gaasje. Controleer of het beeld helder en scherp is voordat u met het invoegen begint; een wazig of onscherp beeld vanaf het begin doet het visualisatievoordeel teniet.
4. Inbrengen met rotatievooruitgang: Oefen een zachte rotatiedruk uit (oscillatie met de klok mee en tegen de klok in) in plaats van directe axiale stuwkracht. Rotatie-insertie verwijdt weefselvezels in plaats van ze door te snijden, en vereist 20–40% minder kracht dan directe duwtechnieken – waardoor het risico op een ongecontroleerde duik na fasciale doorbraak wordt verminderd.
5. Laag-voor-laag identificatie: Voer de trocar slechts zo snel op als de beeldupdates kunnen worden verwerkt, doorgaans 2–5 mm per seconde. Identificeer elke weefsellaag (onderhuids vet, voorste fascia, spier, achterste fascia, preperitoneale vet, peritoneum) voordat u er doorheen gaat.
6. Bevestiging en pauze van peritoneale toegang: Wanneer het glinsterende peritoneum zichtbaar wordt, pauzeer dan het inbrengen. Inspecteer het peritoneale oppervlak op verklevingen, darmen of bloedvaten voordat u de toegang voltooit. Deze pauze van 5–10 seconden is de belangrijkste veiligheidsstap in de optische toegangsreeks.
7. Pneumoperitoneum vestiging: Nadat de peritoneale toegang is bevestigd, sluit u de CO₂-insufflatielijn aan en brengt u het pneumoperitoneum op 12–15 mmHg voordat u de obturator verwijdert en verdergaat met laparoscopie.

Selectie van optische trocars: belangrijkste specificaties die de leknauwkeurigheid beïnvloeden

Niet alle optische trocars presteren even goed. De volgende specificaties bepalen of een bepaald apparaat de visualisatiekwaliteit levert die nodig is voor een nauwkeurige buikwandpunctie:

• Transparantiegraad obturatortip: Polycarbonaat van optische kwaliteit zorgt voor de helderste beeldoverdracht. Bij kunststoffen van lagere kwaliteit ontstaan ​​binnen één enkele procedure microkrasjes die de helderheid van het beeld aantasten. Controleer bij optische trocars voor eenmalig gebruik of de transparantiegraad voldoet aan de biocompatibiliteitsnormen ISO 10993 en dat het optische kanaal een lichttransmissie van ≥85% behoudt ten opzichte van een standaard laparoscoop van 10 mm.
• Geometrie van de obturatortip (dilaterend vs. met bladen): Zuiver dilaterende conische tips zorgen voor een betere visualisatie (het weefseloppervlak blijft plat tegen de lens) en veroorzaken minder weefseltrauma dan ontwerpen met hybride dilaterende bladen. De tips met mesjes snijden in plaats van zich te spreiden, waardoor de identificatie van het weefselvlak minder duidelijk zichtbaar is op het beeld, hoewel ze minder inbrengkracht vereisen in dichte fibreuze fascia.
• Compatibiliteit met laparoscopen: Controleer of de binnendiameter van het optische kanaal overeenkomt met de gebruikte laparoscoop (10 mm optisch kanaal voor standaard 10 mm laparoscoop; 5 mm kanaal voor 5 mm laparoscoop). Door de losse pasvorm kan de laparoscoop tijdens het inbrengen buiten de as verschuiven, waardoor de beeldcentrering wordt aangetast en mogelijk krassen in de binnenkant van de obturator ontstaan.
• Ontwerp van canuledraad: Bij procedures bij zwaarlijvige patiënten of waarbij de trocar gedurende een lange procedure op zijn plaats blijft, verminderen canules met schroefdraad de frequentie van het per ongeluk losraken van de trocar. Uit onderzoek blijkt dat canules met schroefdraad een 3-5 maal lager loslatingspercentage bij patiënten met een buikwanddikte van meer dan 5 cm in vergelijking met canules met een glad lichaam.
• Eenmalig gebruik versus herbruikbaar: Optische trocars voor eenmalig gebruik garanderen een consistente scherpte van de obturatortip en optische helderheid bij elke procedure. Herbruikbare apparaten kunnen zuiniger zijn, maar vereisen strikte herverwerkingsprotocollen; obturators van optische kwaliteit die meer dan 20-30 keer met stoom worden geautoclaveerd, vertonen meetbare achteruitgang in de puntgeometrie en optische transmissie die de visualisatiekwaliteit in gevaar kan brengen.

Figuur 2: Geschatte verdeling van optische trocartipontwerpen die worden gebruikt bij laparoscopische chirurgie

Risico op hernia in de haven: waarom het dilateren van optische trocars een structureel voordeel biedt

Port-site hernia's (PSH) zijn een erkende complicatie van laparoscopische chirurgie en treden op bij fasciale defecten veroorzaakt door het inbrengen van een trocar. De incidentie van hernia op de havenplaats op trocarlocaties van 10-12 mm wordt gerapporteerd op 0,65–2,8% in gepubliceerde series – met de hoogste percentages bij navelstrengpoorten en bij zwaarlijvige patiënten. Het dilaterende mechanisme van optische trocars biedt een structureel voordeel dat het aantal complicaties vermindert:

Een uitzettende optische trocar scheidt fasciale vezels radiaal in plaats van ze door te snijden. Wanneer de trocar na voltooiing van de procedure wordt verwijderd, komen de verwijde fasciale vezels gedeeltelijk weer bij elkaar onder hun natuurlijke elastische spanning, waardoor een kleiner effectief defect overblijft dan een gesneden fascia met dezelfde diameter. Studies waarin dilaterende en 12 mm-poorten met bladen worden vergeleken, laten zien Herniapercentage op de havenlocatie van 0,3% voor het dilateren van trocars versus 1,2-1,8% voor het snijden van trocars bij dezelfde poortgrootte – een vier- tot zesvoudig verschil dat een betekenisvolle vermindering van het risico op heroperatie op de lange termijn vertegenwoordigt, vooral voor veelgebruikte 12 mm-trocarlocaties.

Veelgestelde vragen over optische trocars bij laparoscopische chirurgie

Vraag 1: Is voor het gebruik van een optische trocar een vooraf ingesteld pneumoperitoneum vereist?

Nee, dit is een van de praktische voordelen van optische trocars ten opzichte van de conventionele Veress-naaldtechniek. Optische trocars kunnen rechtstreeks door de buikwand worden ingebracht zonder voorafgaand pneumoperitoneum. De chirurg visualiseert weefsellagen onder directe druk van de obturatortip, zonder te vertrouwen op intraperitoneale gasuitzetting om een ​​veiligheidsbuffer te creëren. Sommige chirurgen geven er echter de voorkeur aan om een ​​klein initieel pneumoperitoneum (doorgaans 8-10 mmHg) aan te brengen met behulp van een Veress-naald op een alternatieve plaats vóór het inbrengen van de optische trocar, vooral bij patiënten met vermoedelijke dichte verklevingen - de gedeeltelijke uitzetting helpt de darm te scheiden van de voorste wand op het inbrengpunt. Beide benaderingen zijn geldig; de gepubliceerde klinische gegevens laten geen significant veiligheidsverschil zien tussen directe optische toegang en optische toegang na pre-insufflatie bij patiënten met een standaardrisico.

Vraag 2: Hoe verhoudt de leercurve voor het gebruik van optische trocars zich tot conventionele toegangstechnieken?

De leercurve voor het inbrengen van optische trocars wordt over het algemeen als korter beschouwd dan voor de Veress-naaldtechniek, voornamelijk omdat visuele feedback de verwerving van vaardigheden versnelt. Uit gepubliceerde gegevens van chirurgische trainingsprogramma's blijkt dat bewoners daarna een consistente nauwkeurigheid van de identificatie van de weefsellagen bereiken 15–25 begeleide optische trocarinserties , vergeleken met 30-50 procedures voor betrouwbare Veress-naaldtechniek, alleen gebaseerd op tactiele feedback en drukfeedback. De belangrijkste leerelementen voor optische toegang zijn: het herkennen van het visuele uiterlijk van elke weefsellaag, het handhaven van een constante inbrengsnelheid die beeldverwerking mogelijk maakt, en het ontwikkelen van het oordeel om op de juiste manier bij het peritoneum te pauzeren voordat de toegang wordt voltooid. Gestructureerde simulatietraining op buikwandmodellen versnelt de herkenning van weefsellagen aanzienlijk vóór klinische toepassing.

Vraag 3: Zijn optische trocars geschikt voor alle laparoscopische procedures, of zijn er situaties waarin ze niet mogen worden gebruikt?

Optische trocars zijn geschikt voor de meeste electieve laparoscopische procedures. Er zijn een klein aantal situaties waarin alternatieve toegangsstrategieën moeten worden overwogen: (1) Noodlaparoscopie voor trauma waar snelheid voorop staat en het chirurgische team niet routinematig is getraind in optische toegang – in deze omstandigheden kan een open toegang van Hasson door een ervaren chirurg sneller en veiliger zijn. (2) Patiënten met een gigantische navelbreuk of volledig verlies van de anatomie van de buikwand op de beoogde ingangsplaats – waar de normale weefselvlaksequentie zelfs optisch misschien niet identificeerbaar is. (3) Extreem magere patiënten (BMI lager dan 18 kg/m²) waarbij het minimale onderhuidse weefsel de inbrengafstand tot het peritoneum zeer kort maakt, waardoor het risico op darmcontact toeneemt, zelfs met de gecontroleerde inbrengsnelheid die nodig is voor optische toegang. In geen van deze situaties is de optische trocar gecontra-indiceerd door het ontwerp van het apparaat; de beslissing is gebaseerd op het individuele chirurgische oordeel en de teamtrainingsstatus.

Vraag 4: Wat moet de chirurg doen als de weefselvlakken niet duidelijk herkenbaar zijn tijdens het inbrengen van de optische trocar?

Als de visualisatie van de weefsellaag onduidelijk wordt tijdens het inbrengen (als gevolg van condensvorming, bloed op het lensoppervlak of een atypische weefselanatomie), is de juiste reactie het stop onmiddellijk met het inbrengen, trek de trocar 5–10 mm terug en beoordeel hem opnieuw voordat u verdergaat. Oorzaken van slechte visualisatie zijn onder meer: ​​condensatie op de laparoscooptip (corrigeerbaar door de scooptip in een warme zoutoplossing op te warmen vóór het inbrengen), bloed dat de lens verduistert (vereist trocartverwijdering en reiniging van de scoop), of weefselarchitectuur die niet overeenkomt met het verwachte patroon (zou aanleiding moeten geven tot herbeoordeling van de inbrengplaats of conversie naar de Hasson-techniek als de anatomie onzeker is). Voer de trocar nooit op terwijl het beeld onduidelijk is; het belangrijkste voordeel van optische toegang wordt geëlimineerd als het inbrengen doorgaat zonder visualisatie. Als de visualisatie niet op betrouwbare wijze kan worden gehandhaafd, is conversie naar Hasson open toegang op dezelfde of een alternatieve locatie passend en mag dit niet als een mislukking van de techniek worden beschouwd.

Vraag 5: Hoe presteren optische trocars specifiek bij patiënten met morbide obesitas (BMI ≥ 40 kg/m²)?

Bij morbide obesitas presteren optische trocars goed, maar vereisen ze specifieke technische aanpassingen. De grootste uitdaging is dat de langere inbrengafstand door een dikke vetlaag betekent dat de werkafstand van de laparoscoop wordt vergroot, waardoor de beeldvergroting en helderheid in de diepe weefsellagen worden verminderd. Praktische aanpassingen zijn onder meer: het gebruik van a Laparoscoop met een hoek van 30° in plaats van 0° om de kijkhoek in het samengedrukte weefselvlak te verbeteren; het aanbrengen van extra verhoging van de buikwand (de pannus handmatig optillen of met behulp van een liftapparaat) om de vetlaag te decomprimeren vóór het inbrengen; en het selecteren van een trocar met een langere schacht (beschikbaar in lengtes van 100-150 mm voor zwaarlijvige patiënten versus de standaard 70-80 mm) om te zorgen voor voldoende canulebereik in de peritoneale holte na binnenkomst. Met deze aanpassingen rapporteren gepubliceerde series over bariatrische chirurgie een succespercentage bij optische instap 96–99% bij patiënten met een BMI van 40–60 kg/m², met een percentage ernstige toegangscomplicaties van minder dan 0,05%.

Vraag 6: Wat is het kostenverschil tussen optische en conventionele trocars, en zijn de extra kosten gerechtvaardigd?

Optische trocars voor eenmalig gebruik kosten ongeveer $ 45 - $ 120 per eenheid afhankelijk van de diameter en fabrikant, vergeleken met $ 8 tot $ 25 voor een standaard trocar met bladen voor eenmalig gebruik - een kostenpremie van $ 30 tot $ 100 per havenlocatie. Voor een typische laparoscopische procedure met 4 poorten waarbij gebruik wordt gemaakt van één optische primaire poort bedragen de extra kosten $30-$100 per procedure. Deze kosten worden in een ander perspectief geplaatst wanneer ze worden afgezet tegen de gevolgen van een grote toegangsblessure: de behandeling van een grote vasculaire verwonding door het inbrengen van een trocar vereist een noodconversie, opname op de intensive care en vasculair herstel – de gemiddelde kosten van $ 25.000 - $ 80.000 per evenement in gepubliceerde gezondheidszorgeconomische analyses, exclusief medisch-juridische kosten. Zelfs bij een conservatief geschatte reductie van 60% in het aantal ernstige toegangsblessures, wordt de break-evenberekening bij een faciliteit die jaarlijks 500 laparoscopische procedures uitvoert, bereikt bij een letselpercentage van ongeveer 0,02% – in overeenstemming met de gepubliceerde Veress-naaldcomplicatiepercentages bij populaties met een hoog risico. Voor patiëntcategorieën met een hoog risico (zwaarlijvig, eerdere buikoperaties) wordt het economische argument voor routinematig gebruik van optische trocars als primaire poort over het algemeen als gunstig beschouwd door gepubliceerde evaluatieanalyses van gezondheidstechnologie.
